IFC View
Abrir, inspecionar e coordenar modelos IFC e BIM no Mac, iPad e iPhone.
O que faz

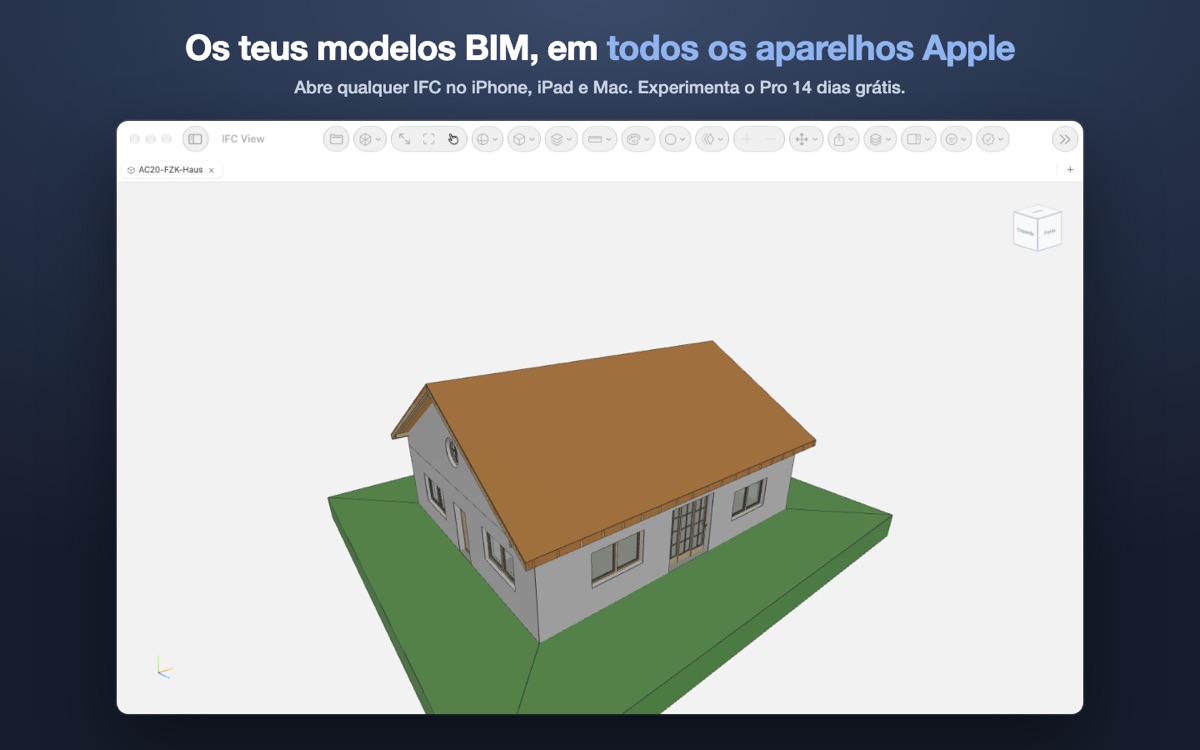

A IFC View abre modelos IFC no Mac, no iPad e no iPhone, venham de que programa vierem: Revit, ArchiCAD, Tekla, Vectorworks, Allplan ou outro. O modelo chega com os dados intactos: a árvore de objetos segue a hierarquia espacial e por tipos, cada elemento traz os seus conjuntos de propriedades e quantidades, e os filtros, pisos e conjuntos de seleção reduzem um modelo grande ao que interessa. Meça distâncias com snap a objetos, corte o modelo no eixo X e deixe notas com fotografia, círculos e desenho à mão livre, que ficam guardados com o modelo.
Com a versão Pro, o visualizador passa a ferramenta de coordenação. Federe arquitetura, estrutura e especialidades numa só cena, detete colisões entre elas, verifique o modelo contra uma especificação IDS e compare duas revisões para ver o que foi acrescentado, alterado ou removido. O que encontrar sai da app em tópicos BCF, relatórios PDF, CSV e Excel, mapa de quantidades ou livro COBie, e o próprio modelo em PDF 3D, USDZ, OBJ, STL ou GLB.
Com a versão Pro, o visualizador passa a ferramenta de coordenação
Tudo o que se segue faz parte da versão Pro, uma só compra partilhada pelo Mac, iPad e iPhone. Pode experimentar tudo grátis durante 14 dias.
Entre especialidades

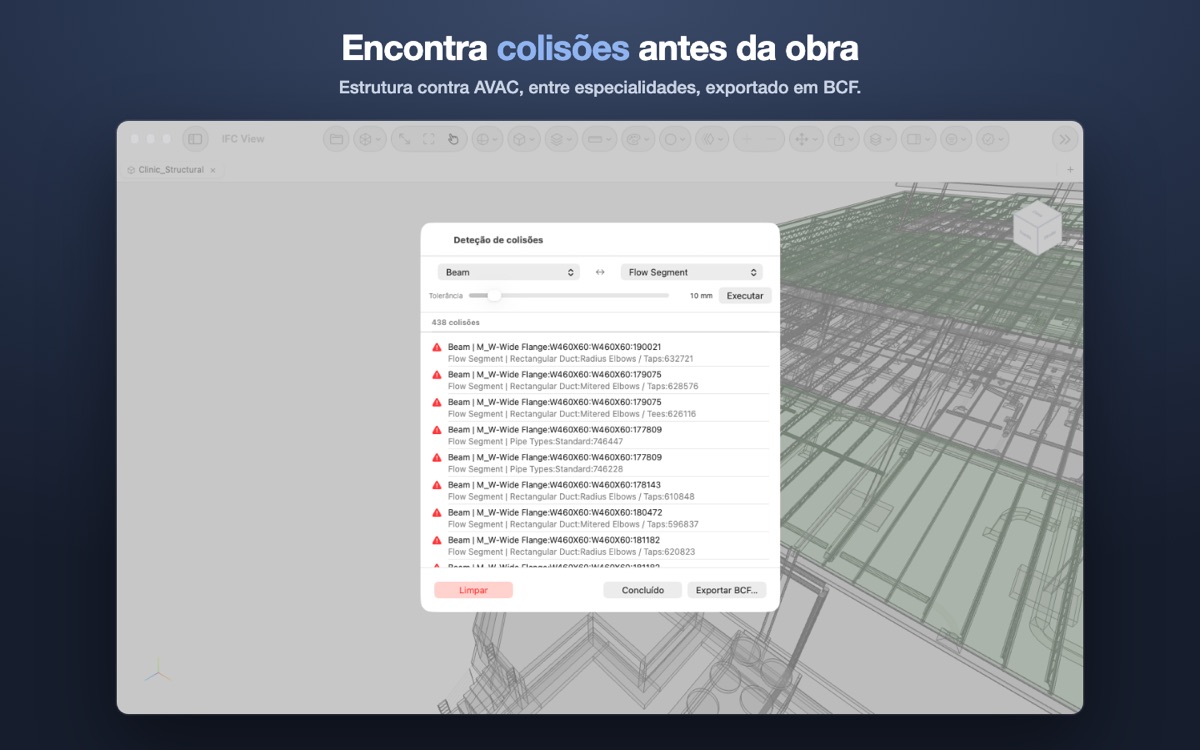

Detete colisões entre tipos de elemento, e entre especialidades quando os modelos estão federados. Cada colisão exporta-se como tópico BCF.
Passa ou falha, elemento a elemento

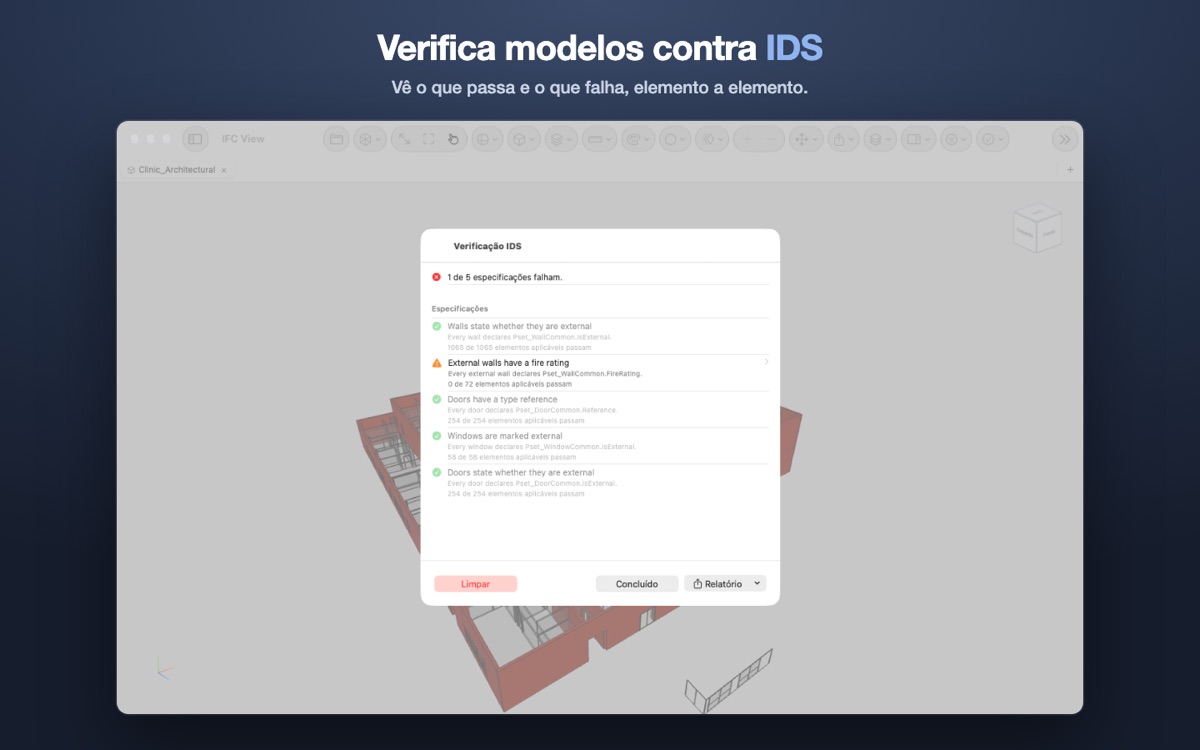

Abra uma especificação IDS e veja, em cada regra, quantos elementos passam e falham, com as falhas destacadas no modelo. Relatórios em PDF, CSV e Excel.
Duas revisões de um modelo

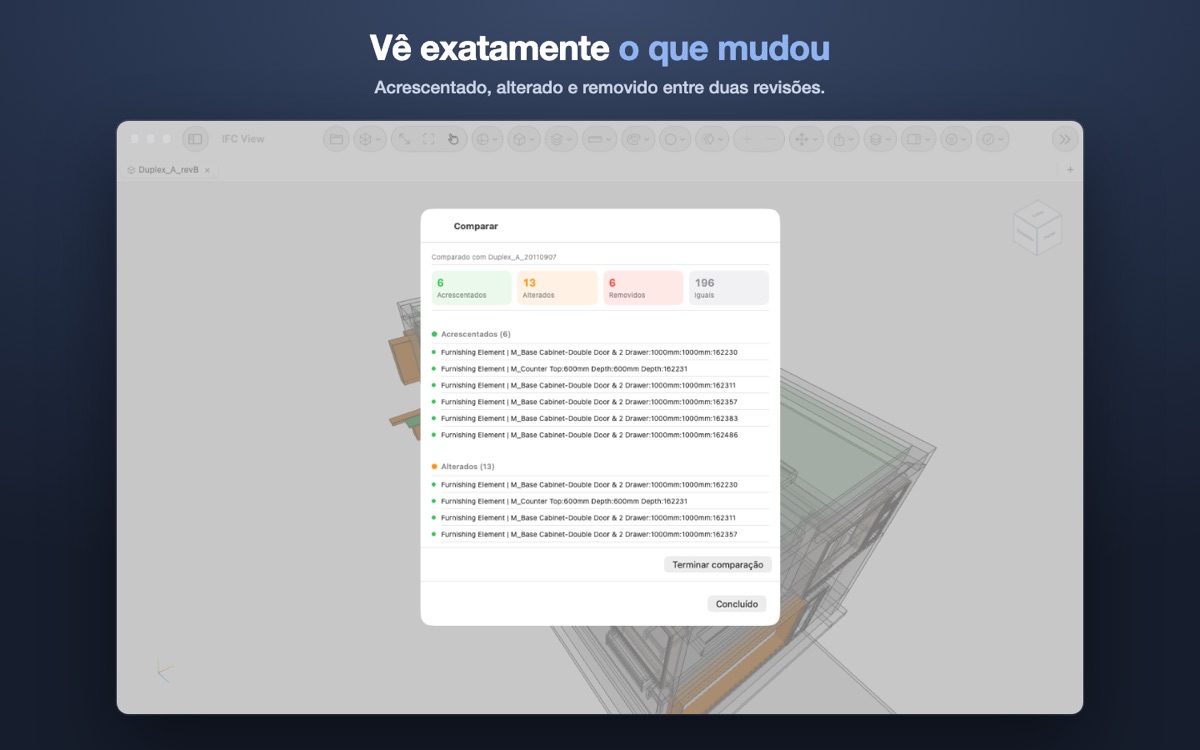

Veja o que foi acrescentado, alterado e removido entre duas versões de um modelo, e o que ficou igual.
Uma cena, todas as especialidades
Carregue arquitetura, estrutura e especialidades juntas, alinhadas numa só cena, para rever as especialidades lado a lado.
Cor, filtros e prazos

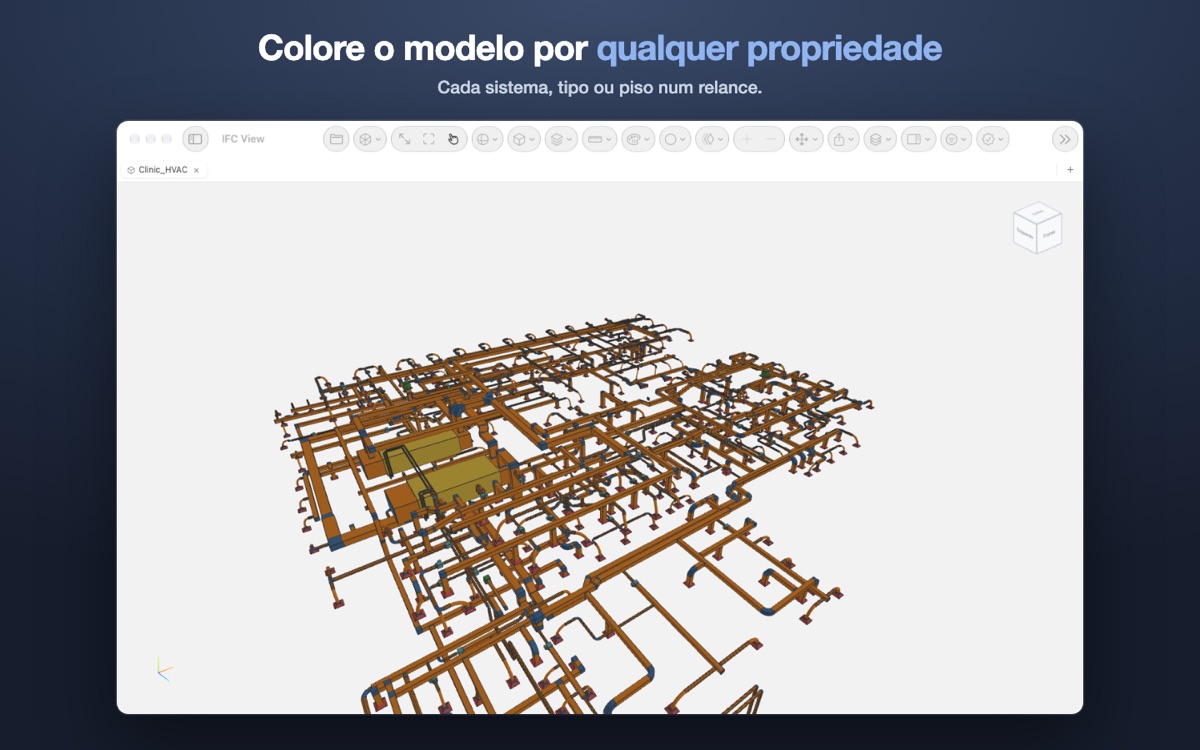

As vistas inteligentes dão cor e ocultam por qualquer propriedade. Mapa de quantidades e cronograma 4D. Guarde vistas e partilhe uma como ligação ou código QR que abre a mesma vista noutro aparelho.
Do que se encontra à entrega
Edite propriedades e grave o IFC editado. Exporte BCF, relatórios PDF, PDF 3D, USDZ para AR, OBJ, STL, GLB, CSV, Excel, COBie e um pacote de partilha que abre completo noutro aparelho.
Modelos 3D: FZK-Haus (KIT Karlsruhe) e Medical-Dental Clinic e Duplex Apartment (buildingSMART International, CC BY 4.0).
Grátis e Pro
Tudo o que é preciso para abrir um modelo, consultá-lo, medir distâncias e tomar notas é grátis. A versão Pro é uma compra única dentro da app, sem subscrição, partilhada pelo Mac, iPad e iPhone através da Conta Apple.
Experimente todas as funções Pro grátis durante 14 dias. O período experimental faz-se uma vez por Conta Apple, não pede dados de pagamento, não se renova e nunca cobra. Quando termina, a app volta a ser o visualizador gratuito e guarda as suas notas e marcações. A versão Pro é uma compra única: 29,99 € em Portugal, e o equivalente da App Store nos outros países.
| Funcionalidade | Grátis | Pro |
|---|---|---|
| Grátis: abrir, consultar e anotar | ||
| Modelos abertos ao mesmo tempo | Um de cada vez | Vários, em separadores e janelas |
| Abrir IFC, IFCZIP, GLB e pacotes do IFC View | Sim | Sim |
| Rodar, deslocar e aproximar; vistas predefinidas, alçados, janela de zoom, percurso | Sim | Sim |
| Explorador de objetos (árvore espacial e por tipos), pesquisa | Sim | Sim |
| Propriedades e quantidades de cada elemento; isolar, ocultar, raio-X | Sim | Sim |
| Filtros, pisos e conjuntos de seleção | Sim | Sim |
| Grelhas, pisos, cor por piso, georreferenciação | Sim | Sim |
| Medir distâncias, com snaps, em metros ou pés e polegadas | Sim | Sim |
| Plano de secção no eixo X | Sim | Sim |
| Notas com fotografia, círculos e desenho à mão livre, guardados com o modelo | Sim | Sim |
| Ler tópicos BCF | Sim | Sim |
| Consultar classificações no bSDD | Sim | Sim |
| Pro: coordenar e entregar | ||
| Planos de secção nos eixos Y e Z | Não | Sim |
| Medir áreas e ângulos | Não | Sim |
| Vista explodida; sistema de coordenadas global (WCS) | Não | Sim |
| Federar vários modelos numa cena | Não | Sim |
| Deteção de colisões, também entre especialidades | Não | Sim |
| Verificação IDS, com relatório PDF, CSV e Excel | Não | Sim |
| Comparação de revisões | Não | Sim |
| Mapa de quantidades e cronograma 4D | Não | Sim |
| Vistas inteligentes (cor e visibilidade por propriedade) | Não | Sim |
| Guardar vistas; ligação e código QR de uma vista | Não | Sim |
| Editar propriedades e gravar o IFC editado | Não | Sim |
| Exportar BCF | Não | Sim |
| Exportar imagem, relatório PDF, PDF 3D, USDZ (AR), OBJ, STL, GLB, CSV, Excel, COBie e pacote de partilha | Não | Sim |
Novidades da versão 1.2
- Período experimental gratuito de 14 dias de todas as funções Pro
- Deteção de colisões entre tipos de elemento, também entre especialidades federadas, com exportação para BCF
- Verificação IDS (IDS 1.0), com relatório em PDF, CSV e Excel
- Comparação de revisões: acrescentados, alterados, removidos e iguais
- Vistas inteligentes, cronograma 4D, edição de propriedades
- Notas de obra com fotografia, guardadas com cada modelo; desenho à mão livre sobre a vista
- Tópicos BCF que se editam, comentam e voltam a exportar
- Pacote de partilha: modelo, notas, fotografias e vistas num só ficheiro que abre completo noutro aparelho
- Ligação e código QR que abrem a mesma vista noutro aparelho
- Exportação para PDF 3D, USDZ (AR), OBJ, STL, Excel e COBie
- Georreferenciação (IfcMapConversion, EPSG, norte verdadeiro), snaps a objetos, pés e polegadas
- Tema claro ou escuro, ou igual ao sistema, com a área 3D a acompanhar
- Medição de distâncias e filtros passam a ser grátis
- App em 6 línguas
Formatos e requisitos
- Abre:
.ifc(IFC2x3 e IFC4) e.ifczipde qualquer programa BIM, modelos.glbe pacotes de partilha do IFC View. Lê também especificações IDS e ficheiros de tópicos BCF. - Sistemas: macOS 14 ou posterior, iPadOS 17 ou posterior, iOS 17 ou posterior.
- Línguas: português, inglês, espanhol, francês, alemão e italiano.
- Sem internet: cada modelo é processado no aparelho. A app só vai à internet para a compra na App Store e, quando a usa, para a consulta de classificações no bSDD.
Sem nenhum modelo à mão? Três modelos de exemplo do mesmo edifício, em três especialidades, estão prontos a descarregar e a abrir em conjunto.
Perguntas frequentes
Que ferramentas BIM consegue ler?
Qualquer uma que exporte IFC: Revit, ArchiCAD, Tekla, Vectorworks e outras. A app lê .ifc e .ifczip, e abre modelos GLB.
Há período experimental?
Sim. Todas as funções Pro, grátis durante 14 dias, uma vez por Conta Apple. Não pede dados de pagamento, não se renova e nunca cobra; se não comprar, a app volta às funções grátis e guarda as suas notas e marcações.
Quanto custa a versão Pro?
Uma compra única, sem subscrição: 29,99 € em Portugal, e o equivalente da App Store nos outros países. Serve o Mac, o iPad e o iPhone.
Posso abrir vários modelos em conjunto?
Sim, com a versão Pro. O carregamento federado combina vários ficheiros IFC numa só cena, o que permite rever as especialidades lado a lado, e a deteção de colisões funciona entre eles.
Mostra os dados IFC ou só a geometria?

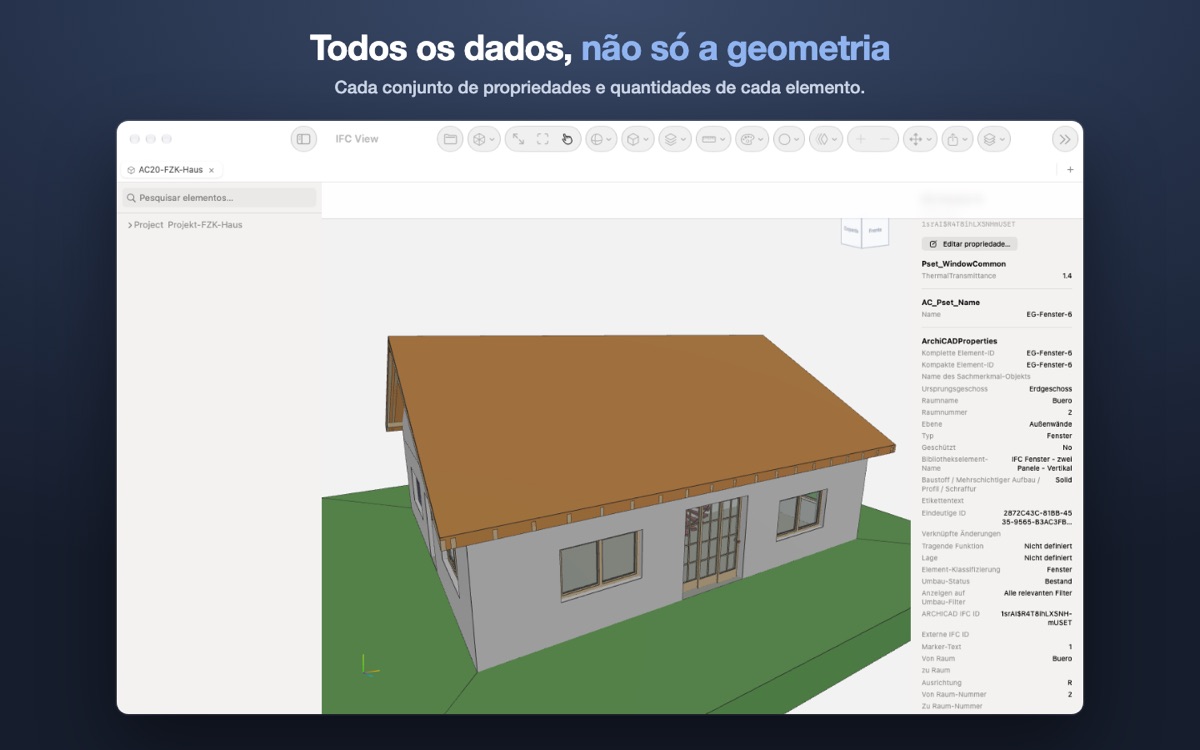

Ambos. A árvore de objetos segue a hierarquia espacial e por tipos, e cada elemento traz os seus conjuntos de propriedades e as suas quantidades.
Os meus modelos saem do dispositivo?
Não. Os ficheiros são processados inteiramente no dispositivo e nunca são enviados para servidores.
